Силовой патрон BT30, BT40, BT50: как выбрать под ваш фрезерный станок

Если фреза при черновой обработке норовит провернуться в патроне — это почти всегда не проблема самой фрезы, а неправильно подобранный тип зажима. Для тяжелых режимов резания на станках с конусом BT нужен не цанговый, а силовой патрон. Разбираемся, как устроен силовой патрон BT30/BT40/BT50, чем он отличается от других типов оснастки и как подобрать нужный диаметр зажима.

Что такое силовой патрон и для чего он нужен

Силовой патрон — это оснастка для крепления фрезы или другого инструмента с цилиндрическим хвостовиком в шпинделе станка, рассчитанная на передачу высокого крутящего момента. В отличие от цангового патрона, который зажимает хвостовик по всей окружности через упругую цангу, силовой патрон фиксирует инструмент боковым прижимным винтом через закаленную шайбу, упирающуюся в лыску на хвостовике фрезы.

Такая схема зажима исключает проворачивание инструмента при ударных нагрузках и больших подачах — именно поэтому силовые патроны выбирают для чернового фрезерования, где важна не микронная точность, а надежность передачи момента.

Важно: эта статья — про конус BT, не BBT

В каталоге АТМ Технолоджи силовые патроны выпускаются и под конус BT (BT30, BT40, BT50), и под BBT (усиленный фланец для повышенных нагрузок при высокоскоростной обработке). Это разные типы посадки, они не взаимозаменяемы — патрон BT не встанет в шпиндель под BBT и наоборот. В этом материале речь только о линейке BT, а про патроны BBT мы разберем отдельно в следующей статье.

Как определить свой типоразмер: BT30, BT40 или BT50

Тип конуса шпинделя — это первое, что нужно знать перед подбором патрона. Он указан в паспорте станка (маркировка BT30 / BT40 / BT50) и определяет посадочный размер хвостовика оснастки. Использовать патрон другого типоразмера физически невозможно — конусы разного размера не совместимы между собой.

Общая логика применения:

• BT30, компактные фрезерные станки и обрабатывающие центры с шпинделем меньшей мощности. Подходит для средних и небольших диаметров фрез.

• BT40, самый распространенный типоразмер для универсальных обрабатывающих центров средней и высокой мощности.

• BT50, станки с высокой мощностью привода, для тяжелого чернового фрезерования и крупного инструмента.

Диаметр зажима и длина патрона: что выбрать под вашу фрезу

После типоразмера конуса второй параметр — диаметр зажима (посадочный диаметр под хвостовик инструмента, d) и длина патрона (L), которая определяет вылет инструмента от торца шпинделя. В каталоге АТМ Технолоджи представлены силовые патроны исполнения AD (подвод СОЖ через торец) с посадочным диаметром 20 и 32 мм:

Цены и наличие указаны на 18 августа 2026 года.

Логика выбора диаметра зажима простая: он должен совпадать с диаметром хвостовика инструмента, который планируется закреплять. Патроны с посадкой 20 мм закрывают большинство концевых фрез среднего диаметра, патроны на 32 мм — для более крупного и тяжелого инструмента при черновой обработке.

Обратите внимание на маркировку 6.3 G в названии — это класс дисбаланса патрона (соответствует требованиям к точности вращения на высоких оборотах), а AD — тип исполнения с осевым подводом СОЖ через торец патрона к режущей кромке инструмента.

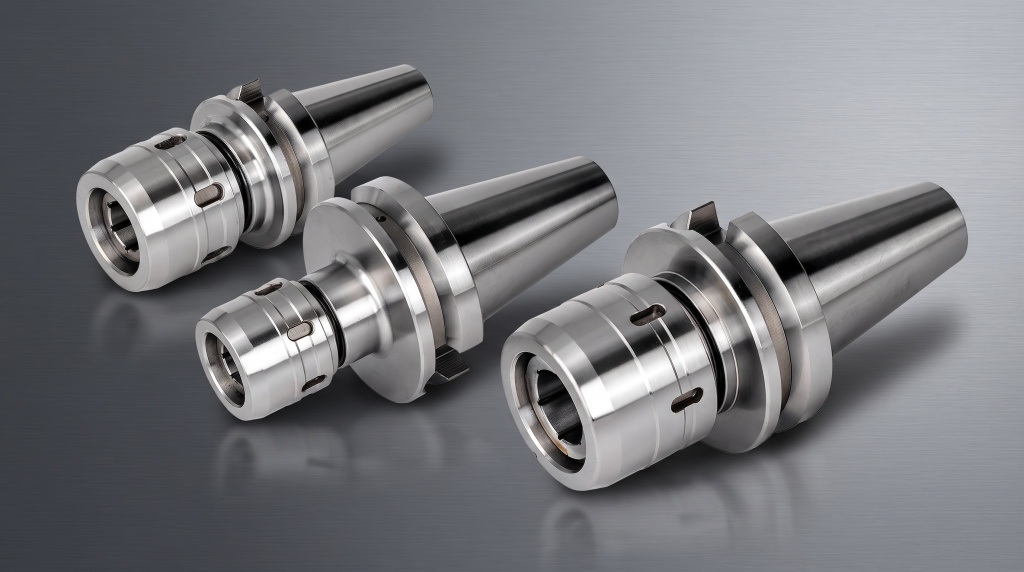

Ниже представлен пример внешнего вида силовых патронов с хвостовиком BT30, BT40 и BT50:

Силовой патрон или цанговый — как не ошибиться

Частый вопрос при выборе оснастки под новый станок — а нужен ли вообще силовой патрон, если уже есть цанговый ER.

• Силовой патрон — для чернового фрезерования с высоким крутящим моментом, большими подачами и ударными нагрузками, где важно исключить проворачивание инструмента.

• Цанговый патрон ER — более универсален и точен по биению, но не рассчитан на предельный крутящий момент. Подходит для получистовой и чистовой обработки, а также для сверления.

На практике многие цеха держат оба типа патронов под один конус шпинделя и переключаются между ними в зависимости от операции — черновая обработка на силовом патроне, чистовая доводка на цанговом или гидропластовом.

Ограничение, о котором важно помнить: лыска на хвостовике

Силовой патрон фиксирует инструмент боковым винтом, упирающимся в лыску — плоскую площадку, специально предусмотренную на хвостовике фрезы. Если у инструмента нет лыски, силовой патрон использовать нельзя: винт будет давить точечно на круглую поверхность, что либо не удержит инструмент от проворачивания, либо повредит хвостовик. Для инструмента без лыски нужен цанговый, гидропластовый или термозажимной патрон.

При заказе фрезы под силовой патрон уточняйте у поставщика инструмента, предусмотрена ли лыска на хвостовике конкретной модели.

Что в наличии у АТМ Технолоджи

АТМ Технолоджи производит силовые патроны под конусы BT30, BT40, BT50, а также BBT30/40/50, SK40/50 и HSK-A — полный перечень исполнений можно посмотреть в разделе Силовые патроны или сразу отфильтровать только BT30, BT40 и BT50.

Так как патроны производятся на собственных мощностях, при необходимости можно изготовить исполнение под нестандартную длину или посадочный диаметр — актуально, если стандартная линейка не покрывает габариты вашего инструмента или требования по вылету.

Нужно подобрать силовой патрон под ваш станок и парк инструмента? Наши специалисты сделют все - подберут инструмент и аналоги, проконсультируют по вопросам

Телефон: +7 (495) 780-18-80

Email: tools@atmt.ru

Через форму Подбор инструмента

Часто задаваемые вопросы

• Можно ли поставить патрон BT40 в шпиндель BBT40?
  Нет. Несмотря на схожую маркировку, BT и BBT — разные стандарты фланца конуса, они не взаимозаменяемы. Уточняйте точный тип конуса по паспорту станка, а не только по цифре размера (30/40/50).

• Что означает маркировка 6.3G в названии патрона?
  Это класс дисбаланса — показатель точности балансировки патрона при вращении на рабочих оборотах. Чем ниже класс G, тем выше допустимая точность на высоких скоростях. Для чернового фрезерования на умеренных оборотах класс 6.3G — стандартное и достаточное решение.

• Как понять, какой диаметр зажима нужен — 20 или 32 мм?
  По диаметру хвостовика фрезы, которую планируете использовать чаще всего. Если в парке инструмента есть фрезы разного диаметра хвостовика, для гибкости может понадобиться два патрона.

• Подходит ли силовой патрон для сверления?
  Технически — да, если у сверла предусмотрена лыска, но для сверления обычно эффективнее цанговый патрон ER или специализированный сверлильный патрон — они удобнее для быстрой смены инструмента разного диаметра.
