Как выбрать режущий инструмент и оснастку для металлообработки: гид для технолога и снабженца

Выбор режущего инструмента и оснастки — это всегда два параллельных решения: чем обрабатывать деталь и чем закрепить этот инструмент в станке. Ошибка в любом из двух звеньев одинаково дорого обходится — либо низкой стойкостью инструмента, либо браком по биению и точности. В этом гиде — логика подбора по всем основным категориям каталога АТМ Технолоджи: от сверления до фрезерования и оснастки для станка.

Три вопроса, с которых начинается любой подбор

Прежде чем открывать каталог, стоит ответить на три вопроса — они определяют 90% решения:

• Какая операция? Сверление, точение, фрезерование, нарезание резьбы, расточка — для каждой существует свой класс инструмента.

• Какой материал детали? Сталь, нержавеющая сталь, чугун, алюминий или жаропрочный сплав — материал определяет геометрию режущей кромки и марку покрытия.

• На каком станке и с каким хвостовиком шпинделя? BT30, BT40, BT50, SK40, HSK-A63 и другие — этот параметр указан в паспорте станка и определяет, какая оснастка подойдет для крепления инструмента.

Дальше — по разделам.

Обработка отверстий: сверление, развертывание, расточка

Обработка отверстий — это не одна операция, а последовательность из нескольких, и для каждой нужен свой инструмент:

• Сверление — формирование отверстия с нуля. Здесь выбор между твердосплавным монолитным сверлом (высокая точность, для средних объемов) и корпусным сверлом со сменными пластинами (высокая производительность, для серийного производства — подробнее о экономике этого решения мы писали в отдельной статье).

• Развертывание — если после сверления нужна высокая точность диаметра и чистота поверхности при минимальном съеме металла, применяется твердосплавная развертка.

• Расточка — если отверстие нестандартного диаметра, требует исправления оси или нужна регулировка размера без смены инструмента, используется расточная система с микрометрической настройкой (точность регулировки — 0,001–0,002 мм). В отличие от сверла и развертки, один и тот же расточной инструмент способен обработать широкий диапазон диаметров.

Расточные системы АТМ Технолоджи — модульные: державка или адаптер, расточная головка, сменные пластины и запасные части подбираются отдельно под задачу, что удобно при частой смене типоразмеров в производстве.

Токарная обработка: державка + пластина

В токарной обработке инструмент всегда состоит из двух частей: державки (корпуса, который крепится в резцедержателе станка) и сменной твердосплавной пластины. Подбор идет в три шага:

• Тип операции — определяет тип державки: для наружного точения, расточки, нарезания резьбы или отрезки.

• Форма пластины — влияет на угол в плане, доступ к сложным контурам и прочность режущей кромки. Токарные пластины выпускаются в стандартных ISO-типоразмерах (CCMT, CNMG, DCMT, TNMG, VNMG и другие), а для отрезки и канавок — отдельная линейка отрезных пластин.

• Сплав и геометрия стружколома — подбираются под материал детали и режим резания (черновой, получистовой, чистовой). Ключевой параметр для расточки — длина вылета (L). Модульные расточные системы позволяют гибко настраивать диаметр, но с увеличением вылета резко падает жесткость и растут вибрации. При подборе обязательно указывайте максимальную глубину расточки — для каждого диаметра и материала существует предельное соотношение вылета к диаметру (L/D), превышение которого требует использования антивибрационных оправок.

Важный момент для снабженца: державки и пластины АТМ Технолоджи выпускаются по стандартам ISO, поэтому пластины совместимы с державками других производителей аналогичного типоразмера — это упрощает подбор аналогов и снижает риск простоя, если нужной позиции нет на складе поставщика.

Фрезерование: монолитная или корпусная фреза

В фрезеровании первое решение — тип фрезы:

• Монолитная твердосплавная фреза — цельная заготовка, максимальная точность и жесткость. Выбирается для чистовой обработки и небольших диаметров. Доступны концевые, сферические, радиусные и фасочные исполнения.

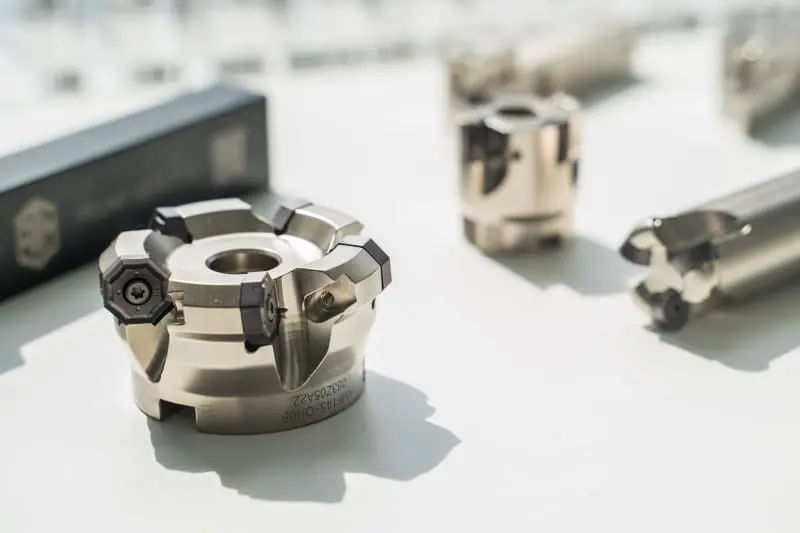

• Корпусная фреза со сменными пластинами — при износе меняются только пластины, корпус остается. Выгодна при серийном фрезеровании и больших диаметрах — та же логика экономики, что и у корпусных сверл. Исполнения — под обработку уступов, профильное фрезерование, высокие подачи и торцевое фрезерование.

Материал детали задает покрытие: для алюминия — двузубые фрезы без покрытия с полированной канавкой, для стали — три-четырехзубые с TiAlN или AlCrN, для нержавейки — острая геометрия с AlCrN на пониженных скоростях, для чугуна — без покрытия или AlTiN.

Резьбонарезание: метчик, пластина или резьбофреза

Инструмент для резьбонарезания подбирается под способ формирования резьбы:

• Метчики — для внутренней резьбы, отдельные исполнения для сквозных и глухих отверстий (в каталоге АТМ Технолоджи — маркировка TP для сквозных и TS для глухих отверстий). Метчик с маркировкой TS имеет не только короткую канавку для выхода стружки вверх, но и особую конструкцию заборного конуса (заниженный затылок) для снижения нагрузки. Однако при работе с вязкими сталями и нержавейкой даже правильный метчик может не справиться — рассмотрите альтернативу в виде резьбовой фрезы с интерполяцией. Она позволяет снимать стружку по дуге и исключает поломку инструмента в глухом отверстии.

• Резьбовые пластины — устанавливаются в резьбовую державку для нарезания резьбы точением на токарном станке, применяются при работе с крупным шагом или нестандартным профилем.

• Резьбофрезы — для фрезерования резьбы, актуальны при обработке твердых материалов или когда через одно и то же отверстие нужно нарезать резьбу разного шага одним инструментом.

Инструментальная оснастка: то, без чего дорогой инструмент не покажет результата

Отдельная и часто недооцененная категория — инструментальная оснастка: патроны, оправки и переходники, которые крепят режущий инструмент в шпинделе станка. Даже качественный инструмент не даст нужной точности, если он закреплен с биением, — это напрямую снижает стойкость и портит качество поверхности.

Логика подбора:

1. Тип хвостовика шпинделя станка (BT30, BT40, BT50, SK40, HSK-A63 и другие) — базовый параметр, указан в паспорте станка.

2. Тип операции и требуемая точность:

• для чистового фрезерования — гидропластовый или термозажимной патрон — минимальное биение;

• для чернового фрезерования с высокой нагрузкой — силовой патрон со специальной цангой (например, Multi-Lock, которая обжимает хвостовик по цилиндру, а винт фиксирует её через лыску) или оправка Weldon с боковым зажимом;

• для сверления и универсальных задач — цанговый патрон ER или сверлильный патрон;

• для нарезания резьбы на фрезерном станке — резьбонарезной патрон;

• при вылете инструмента, склонном к вибрациям, — антивибрационная оправка.

Отдельная линейка — станочная оснастка: инструментальные блоки BMT для токарных станков с ЧПУ, контрольные оправки для проверки биения шпинделя и токарные кулачки (каленые и сырые) для трехкулачковых патронов. А переходники — переходные втулки и хвостовики — используются, когда посадочный размер оснастки не совпадает с посадкой инструмента напрямую.

Дополняют систему аксессуары: цанги ER/DMC/RS, метчиковые адаптеры, гайки для цанговых патронов, ключи и штревели, аксессуары для подачи СОЖ.

Материал детали определяет геометрию и покрытие — во всех категориях

Независимо от вида инструмента — сверло это, фреза или пластина — материал обрабатываемой детали задает одну и ту же логику выбора покрытия:

Это правило одинаково применимо и к сверлению, и к фрезерованию, и к точению — если материал детали определен, подбор покрытия почти всегда сводится к этой таблице.

Почему это важно для снабженца: собственное производство

АТМ Технолоджи — производитель, а не дистрибьютор, что дает снабженцу и технологу два практических преимущества:

• Изготовление под нестандартные параметры.
  Если в каталоге нет нужного диаметра, длины, геометрии, покрытия или сплава — можно рассчитать индивидуальное исполнение по техническому заданию или чертежу.

• Совместимость по ISO.
  Державки, пластины и большая часть режущего инструмента выпускаются по стандартам ISO — это упрощает подбор и позволяет использовать позиции АТМ Технолоджи как замену инструменту других производителей без переделки оснастки.

Не уверены, какой инструмент или оснастка подойдут именно под вашу задачу? Наши специалисты сделют все - подберут инструмент и аналоги, проконсультируют по вопросам
