Когда сверло тупится, у технолога или снабженца есть два пути: заточить или заменить его целиком — или заменить только режущую пластину, оставив корпус в работе. Второй вариант — это и есть логика корпусного сверла со сменными пластинами. Разбираемся, за счет чего такая схема снижает затраты на инструмент в серийном производстве и как не ошибиться при подборе пластины.

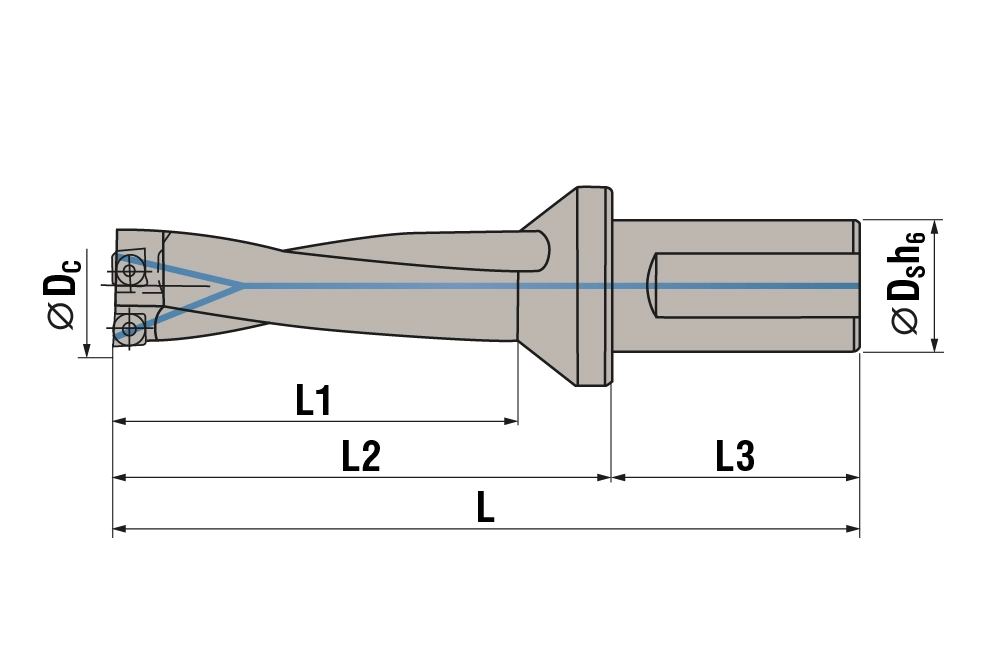

Корпусное сверло состоит из стального корпуса с внутренними каналами подвода СОЖ и посадочными гнездами под твердосплавные пластины. В отличие от монолитного твердосплавного сверла, которое изготовлено из цельной заготовки и при износе подлежит переточке (ограниченное число раз) или полной замене, у корпусного сверла изнашивается только режущий элемент — пластина. Корпус при этом остается в работе.
Это принципиально меняет структуру затрат: вместо покупки нового инструмента при каждом критичном износе вы покупаете относительно недорогую пластину, а дорогостоящий корпус эксплуатируется годами.
В большинстве корпусных сверл используются две пластины одновременно — осевая и периферийная, и это первое, в чем важно не ошибиться при подборе.
Осевая (центральная) пластина установлена ближе к оси сверла. Здесь минимальная скорость резания, но максимальная осевая нагрузка — пластина, по сути, продавливает металл в начале контакта.
Периферийная пластина работает на внешнем диаметре сверла — здесь максимальная скорость резания, и именно она формирует итоговый диаметр и качество поверхности отверстия.
У этих пластин разная геометрия и часто разное покрытие — они не взаимозаменяемы. Установка пластин не на свои позиции — частая ошибка при самостоятельной замене, которая приводит к поломке инструмента и браку отверстия.
Например, для сверла A4D-310-FB32-SO09 (рабочий диаметр 31 мм, глубина сверления 4D) используется пластина SOMT09T308 — при заказе важно уточнять у менеджера, какая позиция (осевая/периферийная) вам нужна, если в корпусе предусмотрены разные типоразмеры под каждую из них.
Возьмем конкретный пример из каталога — сверло A2D-210-FC25-S06 (диаметр 21 мм, глубина сверления 2D, комплект пластин приобретается отдельно). Под него подходят пластины типоразмера SP..060204, например:
| Позиция | Артикул | Материал | Цена с НДС |
| Корпус сверла A2D-210-FC25-S06 | AH373402557421 | - | 4 040,64 руб |
| Пластина SPGT060204-DP-AU4125 | AI8293009444 | K/M/P (чугун, нержавейка, сталь) | 262,30 руб/шт |
| Пластина SPGT060204-DP-AM5125 | AI8293009447 | M (нержавеющая сталь) | 291,58 руб/шт |
Логика простая: корпус сверла — это разовая инвестиция. Комплект пластин на замену стоит на порядок дешевле стоимости нового инструмента. При сверлении в несколько смен, на серийных партиях, замена пары пластин занимает пару минут и не требует переточки, юстировки или простоя станка на диагностику биения — как это бывает при работе с монолитным сверлом на грани ресурса.
Чем выше объем сверления, тем заметнее эффект: стоимость корпуса «размазывается» на весь срок его службы, а в статье затрат остается, по сути, только цена пластин.
Пластина подбирается по трем параметрам.
1. Типоразмер и позиция в сверле.
Для каждой модели корпусного сверла в характеристиках указана подходящая пластина — например, для сверла A3D-360-FC32-S11 (диаметр 36 мм, глубина 3D, каналы для СОЖ) это типоразмер SP..110408, представленный пластинами SPGT110408-DP-AU4125 и SPGT110408-DP-AM5125.
2. Обрабатываемый материал.
Он определяет и геометрию режущей кромки, и марку покрытия:
| Материал | Маркировка | Типовое применение |
| Сталь | P | Конструкционные и легированные стали |
| Нержавеющая сталь | M | Нержавеющие и жаропрочные стали |
| Чугун | K | Серые и высокопрочные чугуны |
У большинства пластин АТМ Технолоджи универсальное покрытие закрывает сразу несколько групп материалов (K/M/P), но есть и узкоспециализированные варианты — например, пластина SPGT110408-DP-AM5125 предназначена именно под нержавеющую сталь и дает более высокую стойкость на этом материале по сравнению с универсальной пластиной.
3. Условия обработки.
Наличие каналов для СОЖ в корпусе, глубина сверления (2D, 3D, 4D) и требуемый допуск на отверстие также влияют на выбор геометрии пластины — здесь лучше свериться с технологом АТМ Технолоджи, особенно если сверло работает на пределе паспортных режимов.
Важное ограничение: пластины разных производителей, даже с одинаковым буквенно-цифровым обозначением по ISO, не всегда взаимозаменяемы — посадочные размеры гнезда под пластину могут отличаться. Установка «чужой» пластины в корпус АТМ Технолоджи нарушает точность позиционирования режущей кромки и может повредить гнездо корпуса — а корпус, напомним, самая дорогая часть инструмента. Использование фирменных пластин — это не маркетинговое требование, а условие сохранности недешевого корпуса.
АТМ Технолоджи производит пластины для корпусных сверл на собственных мощностях — в каталоге представлены осевые и периферийные пластины типоразмеров SOMT070306, SOMT08T306, SOMT09T308, SP..050204, SP..060204, SP..07T308, SP..090408, SP..110408 и других, с разными покрытиями под сталь, нержавейку, чугун и цветные сплавы. Полный перечень — в разделе «Пластины для корпусных сверл», а сами корпуса — в разделе «Корпусные сверла».
Так как мы производитель, а не перепродавец, есть возможность изготовить пластины и корпуса под нестандартные параметры — если в каталоге нет нужного типоразмера, можно рассчитать индивидуальное исполнение.
На сколько хватает одной пластины?
Зависит от материала, режима резания и партии обрабатываемых заготовок — единого норматива нет. Ориентир для планирования закупок — статистика по вашей же операции за 2–3 первых цикла эксплуатации, дальше расход становится предсказуемым.
Можно ли переточить пластину, когда она затупится?
Нет, сменные твердосплавные пластины не затачиваются — это их принципиальное отличие от монолитного инструмента. Именно отказ от переточки и упрощает и ускоряет обслуживание парка инструмента в цехе.
Что выгоднее при небольших объемах сверления — монолитное сверло или корпусное?
При эпизодическом сверлении небольших партий экономия на пластинах не успевает окупить более высокую стоимость корпуса — здесь часто выгоднее монолитное сверло. Порог окупаемости индивидуален и зависит от диаметра, материала и объема производства — специалисты АТМ Технолоджи посчитают это для вашей задачи.
Как не ошибиться с типоразмером при первом заказе?
Пришлите артикул или фото вашего сверла на tools@atmt.ru или уточните по телефону+7 (495) 780-18-80— подберем пластину без ошибок, включая осевую и периферийную позиции отдельно.
Подобрать пластины под конкретную модель сверла или рассчитать экономику перехода на сменный инструмент для вашего производства — звоните+7 (495) 780-18-80или пишите на tools@atmt.ru. АТМ Технолоджи — производитель режущего инструмента и оснастки, склад в г. Мытищи, доставка по Москве и всей России.
