| Артикул | AT0371068088263 |
|---|---|
| Конус ISO | WD25 |
| Диаметр хвостовика | 34 |
| Диапазон | M3-M12 |
| Цанга | ER16 |
| Диапазон зажима | 3.5-10 |
| Диаметр посадки | 25 |
| Диаметр, D1 (мм) | 22 |
| Длина, L1 (мм) | 56 |
| Длина, L2 (мм) | 60 |
| Растяжение | 0,5 |
| Сжатие | 0,5 |
| Гайка | ER16M |
| Вес | 1.2 |
| Тип подвода СОЖ | AD |

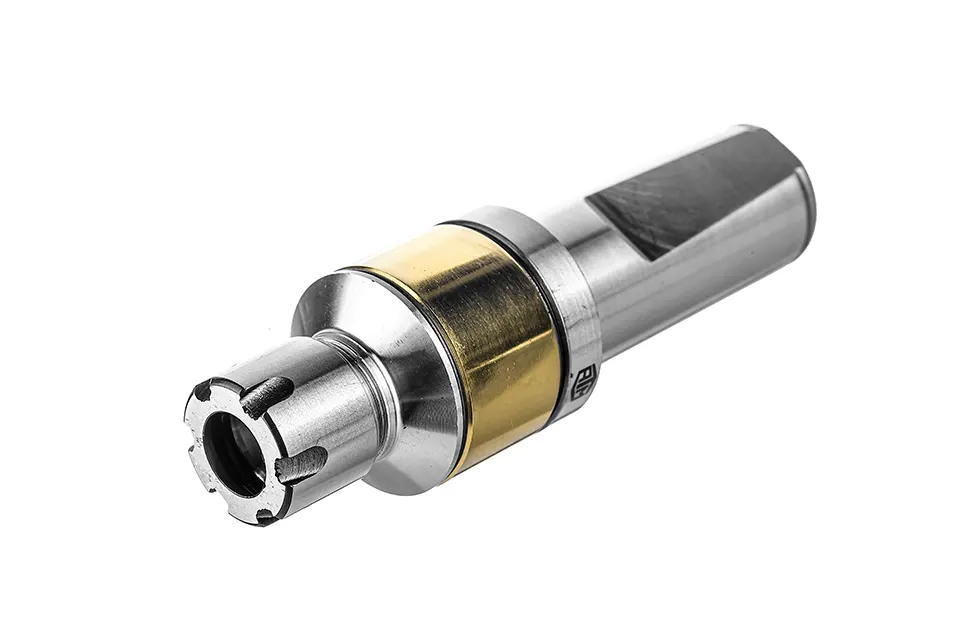

Патрон резьбонарезной с микрокомпенсацией D25-ER16M-L60 MLC предназначен для надёжного крепления метчиков с цангой ER16 при нарезании резьбы с типом крепления WD25. Конструкция с микрокомпенсацией (MLC) компенсирует осевые и радиальные отклонения при резьбонарезании, снижая нагрузку на инструмент и повышая качество резьбы. Исполнение AD предусматривает подвод СОЖ через центр шпинделя, обеспечивая эффективное охлаждение зоны резания и увеличение ресурса инструмента.
Основные характеристики:
• Тип: патрон резьбонарезной с микрокомпенсацией
• Модель: D25-ER16M-L60 MLC
• Тип крепления: WD25
• Тип цанги: ER16
• Длина (L): 60 мм
• Исполнение: AD (подвод СОЖ через центр)
• Система компенсации: MLC (микрокомпенсация при нарезании резьбы)
• Назначение: крепление метчиков при резьбонарезании на фрезерных станках
Особенности:
• Компенсация осевых и радиальных отклонений снижает риск поломки метчика.
• Подвод СОЖ через центр шпинделя улучшает охлаждение и удаление стружки.
• Высокая точность центрирования и стабильность при работе.
• Повышенная надёжность и долговечность конструкции.
