| Артикул | AT0556555102299 |
|---|---|
| Конус ISO | HSK-A63 |
| Диаметр хвостовика | 50 |
| Диаметр, d (мм) | 10 |
| Диаметр зажима | 10 |
| Диаметр, D1 (мм) | 30 |
| Длина, L1 (мм) | 41 |
| Длина, L (мм) | 80 |
| Длина, L2 (мм) | 35 |
| Тип подвода СОЖ | AD |
| Размер соединения | M8 |

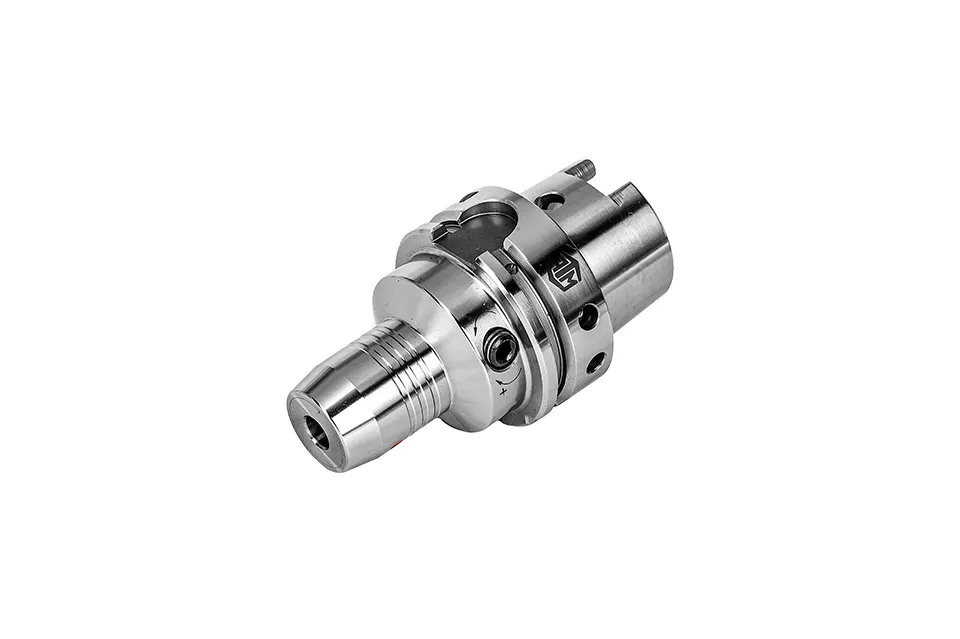

Гидропластовый патрон HSK-A63-HC10-080-2.5G — это высокоточная инструментальная оснастка, предназначенная для надежного крепления твердосплавного инструмента с цилиндрическим хвостовиком диаметром 10 мм в шпинделях станков с конусом HSK-A63. Благодаря гидропластовому механизму зажима и высокой степени балансировки (2.5G), патрон обеспечивает стабильную работу при высоких скоростях, минимальное биение и высокое качество обработки при . Исполнение AD предусматривает подвод СОЖ через шпиндель, обеспечивая эффективное охлаждение зоны резания.
Основные характеристики:
• Тип патрона: гидропластовый
• Модель: HSK-A63-HC10-080-2.5G
• Конус шпинделя: HSK-A63
• Посадочный диаметр инструмента (d): 10 мм
• Длина патрона (L): 80 мм
• Исполнение: AD (подвод СОЖ через шпиндель)
Особенности конструкции:
• Предназначен для крепления твердосплавного инструмента с цилиндрическим хвостовиком.
• Гидравлический зажим обеспечивает равномерное обжатие инструмента по всей длине посадки.
• Высокая балансировка (2.5G) гарантирует стабильность при работе на больших оборотах.
• Обеспечивает высокую точность центрирования и минимальное радиальное биение.
• Снижает вибрации и повышает качество обработки поверхности.
• Поддерживает подвод СОЖ через шпиндель для эффективного охлаждения зоны резания.
• Повышенная жесткость конструкции обеспечивает стабильную работу при больших нагрузках.
