| Артикул | AT0577559272145 |
|---|---|
| Конус ISO | ER40 |
| Диаметр хвостовика | 59 |
| Диаметр, d (мм) | 25 |
| Диаметр зажима | 25 |
| Диаметр, D1 (мм) | 35 |
| D3 | 62 |
| D4 | 40 |
| Длина, L1 (мм) | 22 |
| Длина, L (мм) | 56 |
| Длина, L2 (мм) | 20 |
| Тип подвода СОЖ | AD |
| Размер соединения | M50X1.5 |

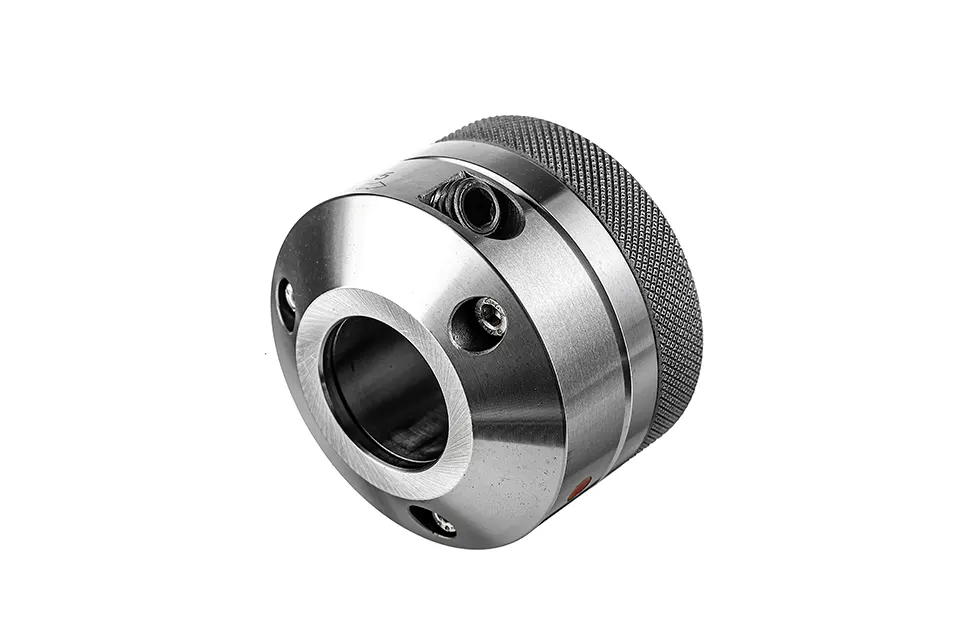

Гидропластовый патрон ER40-HC25 — это высокоточная инструментальная оснастка, предназначенная для надежного крепления твердосплавного инструмента с цилиндрическим хвостовиком диаметром 25 мм с типом крепления ER40. Благодаря гидропластовому механизму зажима и высокой степени балансировки (2.5G), патрон обеспечивает стабильную работу при высоких скоростях, минимальное биение и высокое качество обработки при . Исполнение AD предусматривает подвод СОЖ через шпиндель, обеспечивая эффективное охлаждение зоны резания.
Основные характеристики:
• Тип патрона: гидропластовый
• Модель: ER40-HC25
• Тип крепления: ER40
• Посадочный диаметр инструмента (d): 25 мм
• Длина патрона (L): 56 мм
• Исполнение: AD (подвод СОЖ через шпиндель)
Особенности конструкции:
• Предназначен для крепления твердосплавного инструмента с цилиндрическим хвостовиком.
• Гидравлический зажим обеспечивает равномерное обжатие инструмента по всей длине посадки.
• Высокая балансировка (2.5G) гарантирует стабильность при работе на больших оборотах.
• Обеспечивает высокую точность центрирования и минимальное радиальное биение.
• Снижает вибрации и повышает качество обработки поверхности.
• Поддерживает подвод СОЖ через шпиндель для эффективного охлаждения зоны резания.
• Повышенная жесткость конструкции обеспечивает стабильную работу при больших нагрузках.
