| Артикул | AT0354556127298 |
|---|---|
| Конус ISO | BT50 |
| Диаметр хвостовика | 49.5 |
| Диаметр, d (мм) | 14 |
| Диаметр зажима | 14 |
| Диаметр, D1 (мм) | 34 |
| Длина, L1 (мм) | 46 |
| Длина, L (мм) | 90 |
| Длина, L2 (мм) | 34 |
| Тип подвода СОЖ | AD,B |
| Размер соединения | M10 |

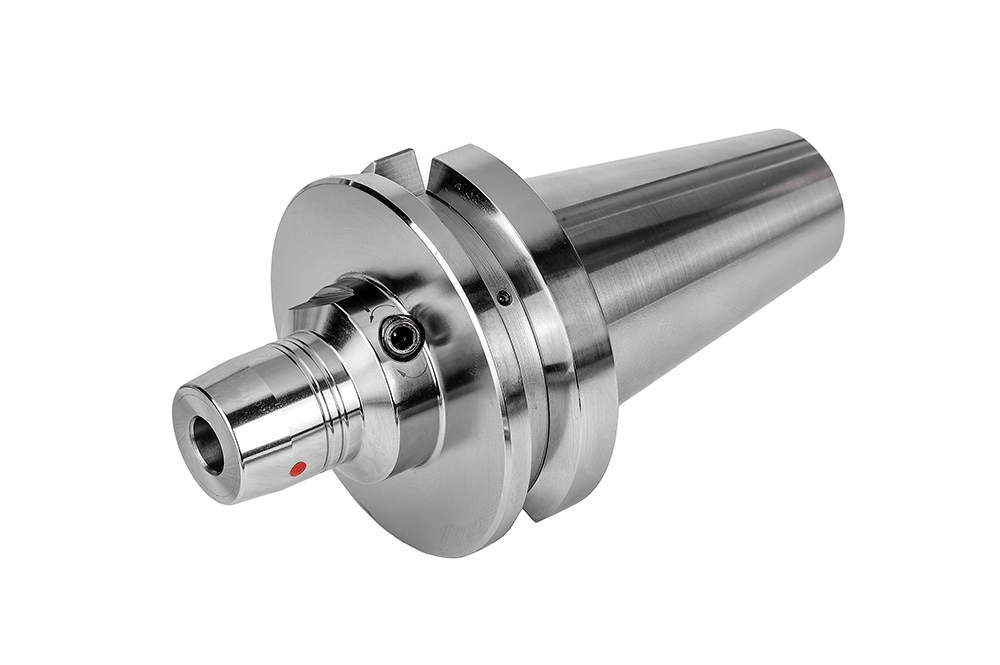

Гидропластовый патрон BT50-HC14-090 AD+B, 2.5G — это высокоточная инструментальная оснастка, предназначенная для надежного крепления твердосплавного инструмента с цилиндрическим хвостовиком диаметром 14 мм в шпинделях станков с конусом BT50. Благодаря гидропластовому механизму зажима и высокой степени балансировки (2.5G), патрон обеспечивает стабильную работу при высоких скоростях, минимальное биение и высокое качество обработки при . Исполнение AD+B предусматривает подвод СОЖ через шпиндель и через фланец, что повышает эффективность охлаждения и увеличивает срок службы инструмента.
Основные характеристики:
• Тип патрона: гидропластовый
• Модель: BT50-HC14-090 AD+B, 2.5G
• Конус шпинделя: BT50
• Посадочный диаметр инструмента (d): 14 мм
• Длина патрона (L): 90 мм
• Исполнение: AD+B (подвод СОЖ через шпиндель и фланец)
Особенности конструкции:
• Предназначен для крепления твердосплавного инструмента с цилиндрическим хвостовиком.
• Гидравлический зажим обеспечивает равномерное обжатие инструмента по всей длине посадки.
• Высокая балансировка (2.5G) гарантирует стабильность при работе на больших оборотах.
• Обеспечивает высокую точность центрирования и минимальное радиальное биение.
• Снижает вибрации и повышает качество обработки поверхности.
• Поддерживает подвод СОЖ через шпиндель для эффективного охлаждения зоны резания.
• Повышенная жесткость конструкции обеспечивает стабильную работу при больших нагрузках.
